產品介紹:
       對夾式金屬硬密封蝶閥（又稱多層次硬密封蝶閥）是節能型蝶閥產品。產品性能廣泛適用于電力、石油、化工、冶金、市政建設等工業管道上作截?cái)嗷蛘{(diào)節介質流量用。

產品用途：對夾式硬密封蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用
驅動方式：電動對夾式硬密封蝶閥、氣動對夾式硬密封蝶閥、蝸輪對夾式硬密封蝶閥、手動對夾式硬密封蝶閥

產品特點：
1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。
3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

產品采用標準：
設計標準：GB/T12238-1989、JB/T8527-1997
法蘭連接尺寸：GB/T9113.1-2000、GB/T9113.2-2000、GB/T9115.1-2000、GB/T9115.2-2000
結構長度：GB/T12221-1989
壓力試驗：GB/T13927-1992、JB/T9092-1999

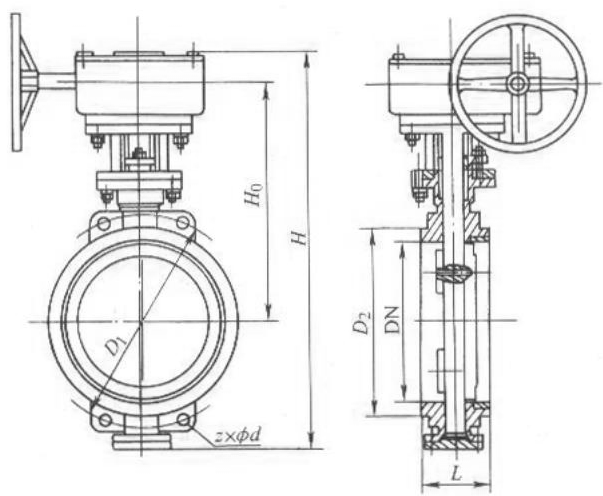

主要外形及結構尺寸
