蝸輪式固定式球閥

產品型號：Q3/6/947H/Y
公稱通徑：NPS 1/2"～NPS 8" DN32~700mm
公稱壓力：CL150～CL600 PN1.6~4.0MPa
工作溫度：-29℃～+200℃
驅動方式：手動、氣動、電動、液動等
主體材質：碳鋼、不銹鋼、合金鋼
應用范圍：適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。

聯系購買

分享到：

一、蝸輪式固定式球閥主要零件及材質

零件名稱	材質
零件名稱	GB	ASTM
閥體	WCB	A216-WCB
彈簧	60Si2Mn	AISI 9260
密封圈	PTFE	PTFE
球體	1Cr18Ni9Ti	SS 304
鍵	45	AISI C 1045
填料	PTFE	PTFE
閥桿	1Cr13	A276-410
填料壓蓋	WCB	A216-WCB
支架	WCB	A216-WCB
壓套	25	A105
型密封圈	橡膠 Rubber	橡膠 Rubber
滑動軸承	PTFE ＆stainless steel	PTFE ＆stainless steel
螺柱	35CrMoA	A193-B7
螺母	35	A194-2H
閥座	25	A105
墊片	橡膠 Rubber	Viton
螺釘	35	A193-B7
固定軸	1Cr13	A276-410
底蓋	25	A105
排污螺塞	25	A105
閥蓋	WCB	A216-WCB

二、蝸輪式固定式球閥技術規范

設計依據	GB系列 GB	API系列 API
設計標準	GB/T12237	API6D	ANSI B16.34
法蘭連接結構長度	GB/T12221	API6D	ANSI B16.10
結構長度（焊接）	GB/T15188.1	API6D	ANSI B16.10
連接法蘭	GB/T9113 JB/T79 HG20592	ANSI B16.5、B16.47
對焊端	GB/T12224	ANSI B16.25
試驗和檢驗	GB/T9092	AP16D	API598

三、蝸輪式固定式球閥試驗壓力

壓力等級		試驗壓力 (MPa)
公稱壓力 (PN)	磅級 (class)	殼體試驗	密封試驗
1.0	-	1.5	1.1
1.6	-	2.5	1.76
2.5	-	3.8	2.75
4.0	-	6.0	4.4
6.4	-	9.6	7.04
-	150	3.0	2.2
-	300	7.6	5.6
-	600	15.0	11.0
-	1Ok	2.4	1.5
-	20k	5.8	4.0

四、蝸輪式固定式球閥特點

1、浮動球閥唇形密封閥座，確保閥門密封性能好，摩擦系數小，操作力矩小。

2、閥桿防飛結構：閥桿為下裝式，防止受壓飛出，同時可在火災后，與閥體形成金屬接觸，確保閥桿密封。

3、防火防靜電裝置（軟密封浮動球閥）。

4、帶鎖裝置。為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確位置。

5、浮動球閥適用于經常操作，啟閉迅速；相對體積小，重量輕，便于維修；不受安裝方向的限制；流體阻力小，無振動，噪音小。

在線留言

姓名

電話號碼

電子郵箱

公司名稱

地址

留言*

提交

上一個：金屬硬密封球閥

下一個：偏心半球閥

總部地址：上海市青浦滬青平公路2933弄30號
電話： 021-69755188 傳真：021-56559698

銷售部：上海市恒豐北路100號2512室微信號：371416385
電話：021-63271666 56559698

網址：http://m.dongguan9.cn
E-mail：shjg521@126.com

滬ICP備17041966號-1

TOP

銷售客服

園區客服

廣州客服

021-63271666

shjg521@126.com

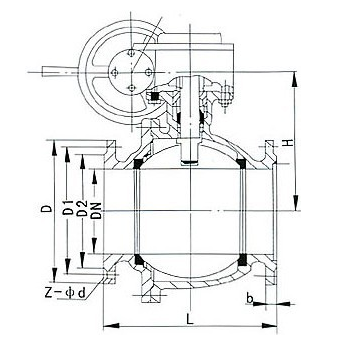

1.6MPa	DN	L	D	D1	D2	b	n-φd	H0	H1	H2
